ZW32-12系列戶外高壓真空斷路器

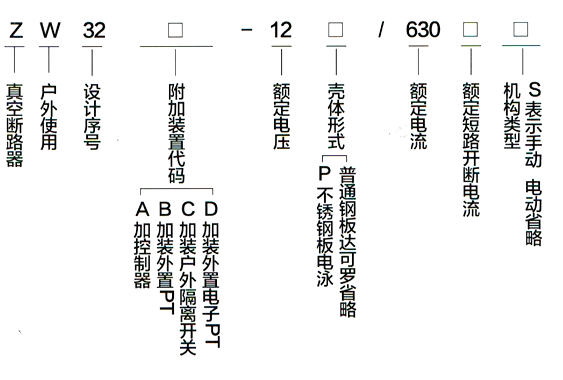

型號含義

產品概述

ZW32口-12口/ 630-0口戶外交流高壓真空斷路器(以下簡稱斷路器)為額定電壓12kv、三相交流50Hz的戶外設備。主要用于開斷、關合配電系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。也可作為電網的分段開關，加裝控制器后，可實現配網自動化。

例: ZW12C-12P / 630-20表示戶外交流高壓真空斷路器、加戶外隔離開關、電泳不銹鋼外殼、電動機構、額定開斷電流為20KA。

引用標準

GB1984《交流高壓真空斷路器》

GB11022《高壓開關設備通用技術條件》

GB311.1《高壓輸變電設備的絕緣配合》

DL/T593《高壓開關設備的共用訂貨技術條件》

DL/T402《交流高壓斷路器訂貨技術條件》

GB2706《交流高壓電器動、熱穩定試驗方法》

GB3309《高壓開關設備在常溫下的機械試驗》

DL 403《10-35KV戶內高壓真斷路器訂貨技術條件》

使用的環境條件

a.海拔高度不超過2000米;

b.周圍空氣溫度: -45C ~+47.5C ;日溫差:日變化25C ;

c.風速不大于35m/s;

d.無易燃、易爆炸危險化學腐蝕及劇烈振動的場所。

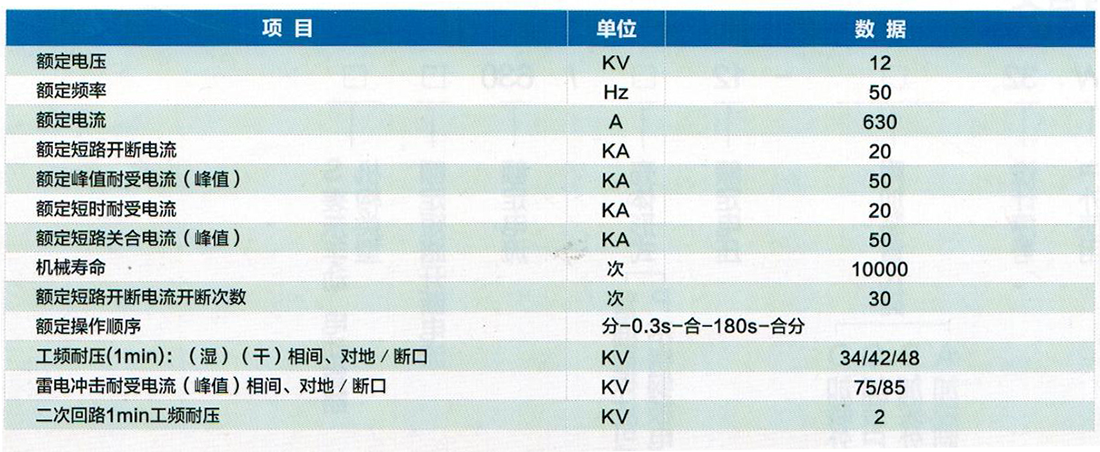

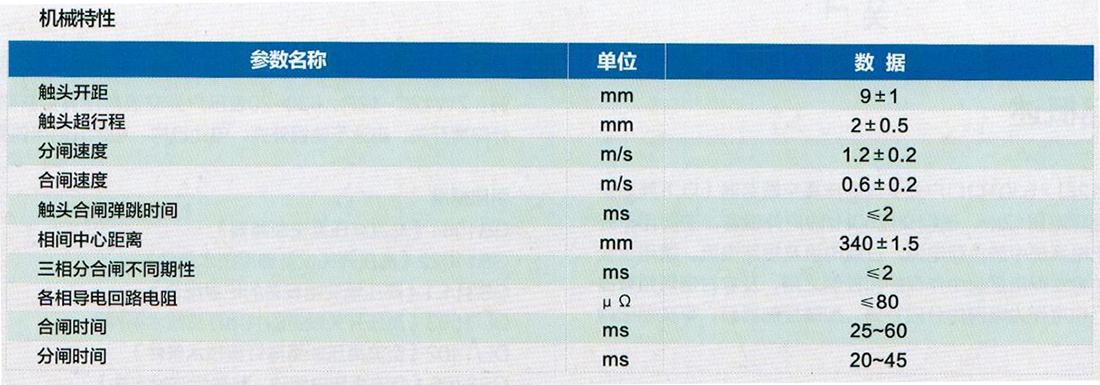

主要技術參數

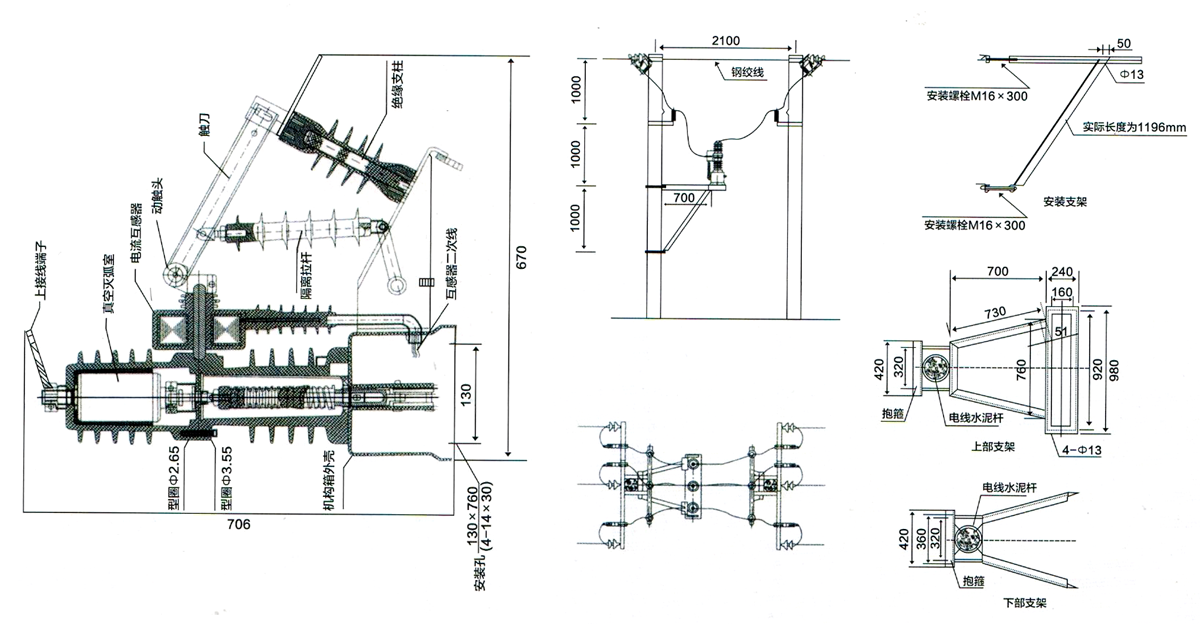

外形及安裝尺寸
